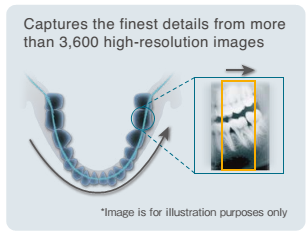

Pasibaigus ekspozicijai unikali panoraminių nuotraukų rekonstrukcijos technologija automatiškai parenka optimaliausiai sufokusuotą sluoksnį. Jei reikia, bet kurią neryškią vietą galima pakartotinai sufokusuoti ir atkurti aiškią nuotrauką nedarant pakartotinės ekspozicijos.

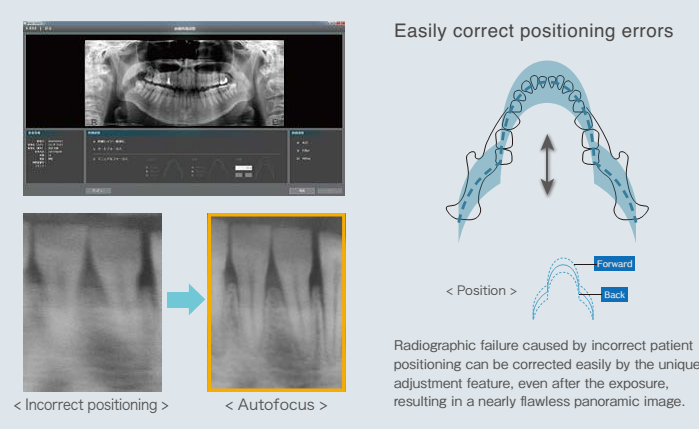

Pozicionavimo klaidų korekcija. Klaidas, atsiradusias dėl netinkamo paciento pozicionavimo, galima lengvai pataisyti net po jau įvykusios ekspozicijos.

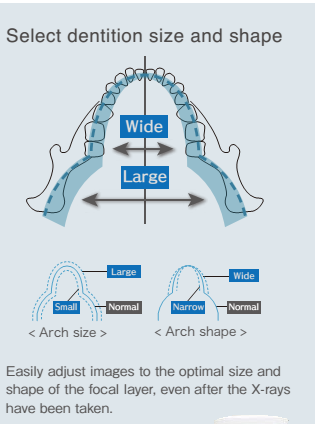

Žandikaulio lanko dydžio ir formos korekcija. Fokusuojamo sluoksnio dydį ir formą taip pat galima lengvai pakoreguoti po jau įvykusios ekspozicijos.

Intraoralinių nuotraukų iškarpymo funkcija Įprastas intraoralines ar atskiras smilkininio žandikaulio sąnario nuotraukas galima tiesiog išsikirpti iš panoraminės nuotraukos.

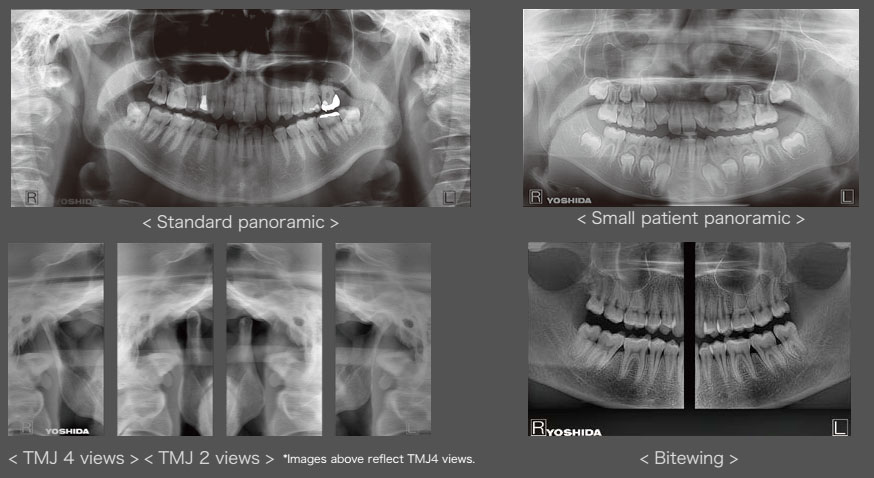

Panoraminės projekcijos:

• Standartinė panoraminė projekcija,
• Dalinė panoraminė projekcija,
• Smilkininio žandikaulio sąnario projekcija,
• Vaikiška panoraminė projekcija

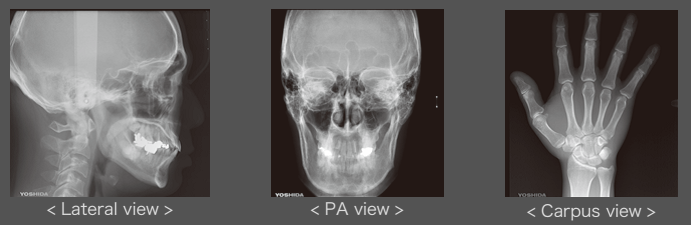

Cefalometrinės projekcijos:*

• Galvos tiesinė projekcija,
• Šoninė projekcija,
• Riešo projekcija.

*Cefalometrinėms projekcijoms yra būtina panoraminio rentgeno komplektacija su cefalometriniu bloku.

Išskirtinio ryškumo 3D nuotraukos kiekvieno specialisto poreikiams
Greitas 3D skanavimas ir puikūs rezultatai. X-ERA sukuria švarias, itin aukštos raiškos 3D nuotraukas, skirtas pačioms įvairiausioms klinikinėms indikacijoms. Specialiai sutrumpintas skanavimo laikas sumažina pacientui tenkantį krūvį, o gydytojui suteikia galimybę 3D rentgenografiją įtraukti į kasdienę praktiką.

Aukštos raiškos 2D/3D nuotraukos

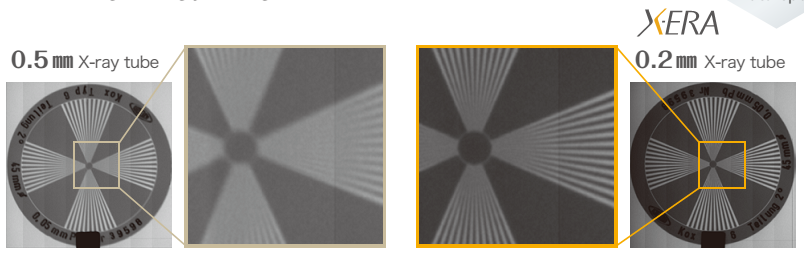

Vos 0,2 mm X-ERA židinio taškas padeda sukurti dar aukštesnės raiškos nuotraukas su dar ryškesniais kontūrais.

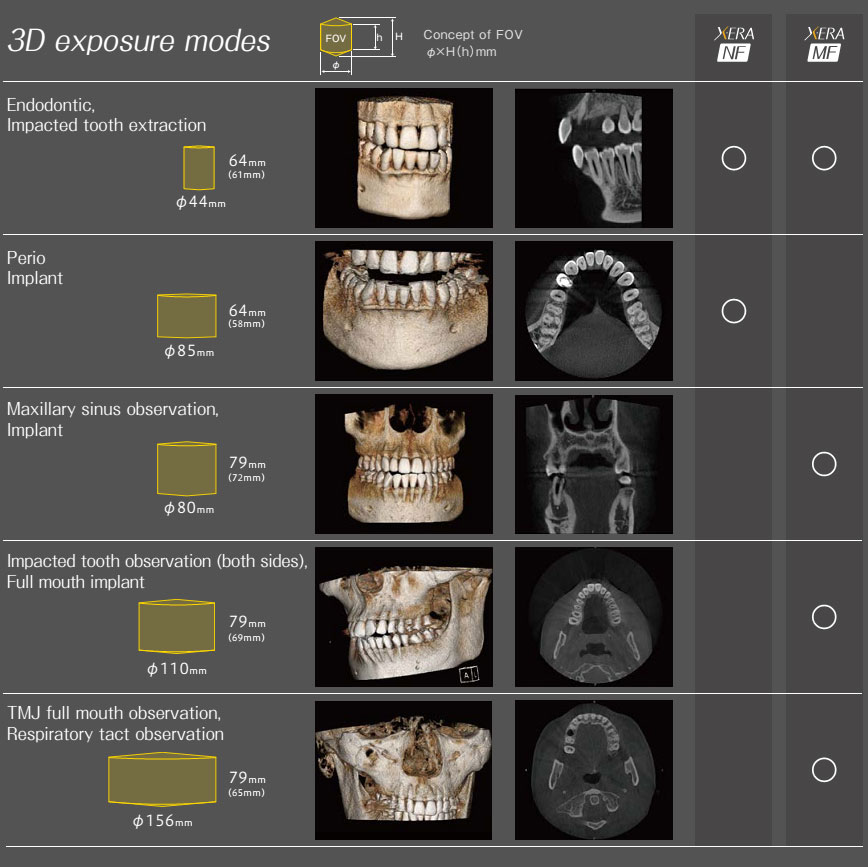

Ø 44 mm x 64 mm (61 mm) - Endodontija, pažeisto danties ekstrakcija
Ø 85 mm x 64 mm (58 mm) - Periodontija, implantavimas
Ø 80 mm x 79 mm (72 mm) - Viršutinio žandikaulio sinuso tyrimas, implantavimas
Ø 110 mm x 79 mm (69 mm) - Pažeisto danties tyrimas (abi pusės), visos burnos implantavimas
Ø 156 mm x 79 mm (65 mm) - Smilkininio žandikaulio sąnario ir visos burnos tyrimas, kvėpavimo takų tyrimas

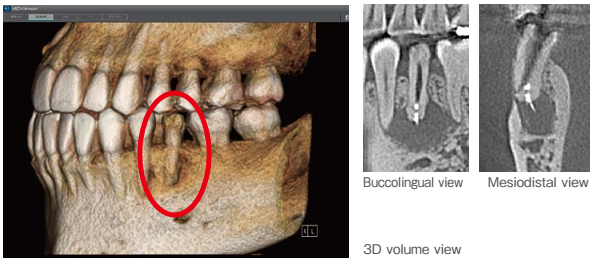

Endodontija
Trimatis skanavimas aiškiai parodo plintantį pažeidimą, kurį lengvai galima ištirti iš bet kurio kampo.
3D trimatis vaizdas | Buko-lingvalinis vaizdas | Mezio-distalinis vaizdas

Periodontija
Trimatis tyrimas padeda galutinai apsispręsti dėl atvejų, kuriuos buvo sunku įvertinti 2D tyrime. Kartu 3D tyrimas suteikia pacientui aiškesnį savo diagnozės suvokimą ir lengvesnį supratimą.

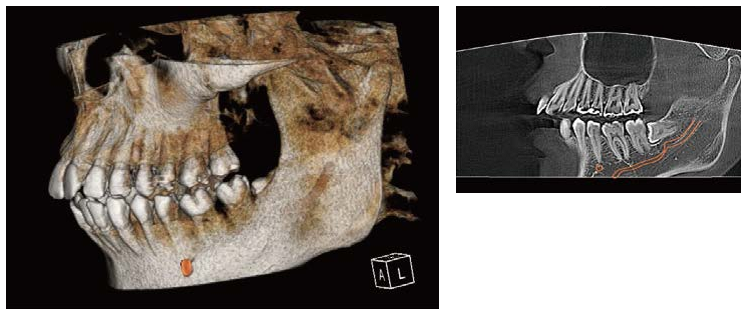

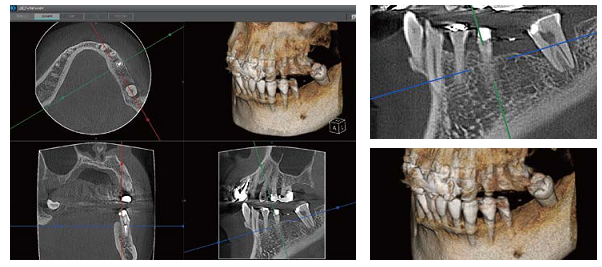

„Extraction“ funkcija horizontalaus protinio danties šalinimui
Su X-ERA 3D tyrimu paprasta įvertinti padėties santykį tarp apatinio žandikaulio kanalo ir šaknies apekso bei pasirinkti geriausią chirurginį metodą.

X-ERA dizainas buvo kuriamas atsižvelgiant tiek į gydytojų, tiek į pacientų poreikius. Nepaisant skanuojamo ploto ar klinikinės indikacijos, nuotraukų gavimas yra greitas, paprastas ir patogus.

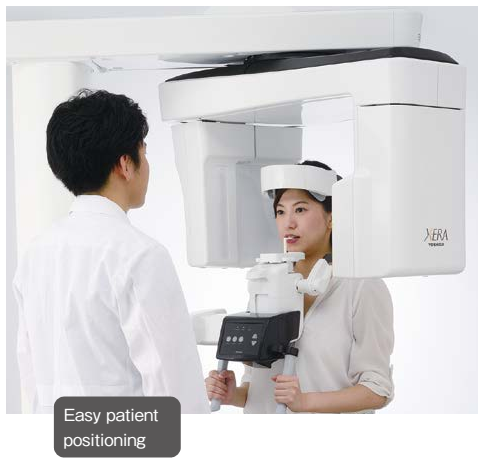

Paciento padėtis veidas į veidą
Rentgeno alkūnė su 55° pasvyrimo kampu palengvina paciento pozicionavimą. Su papildomai užsakomais priedais paprasta pritaikyti sistemą patogiam pacientų su neįgaliųjų vežimėliais pozicionavimui.

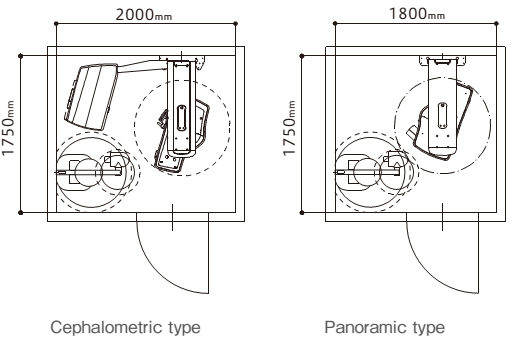

Kompaktiškas dizainas idealiai tinka nedidelėms erdvėms.

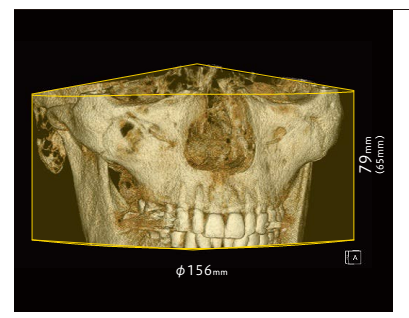

Didžiausias vaizdavimo laukas - 360° skanavimas tik per 12 sekundžių
Net didžiausias vaizdavimo laukas (Ø 156 mm x 79 mm) su 360° skanavimu trunka vos 12 sekundžių. Greitas skanavimas sumažina paciento sujudėjimo bei artefaktų atsiradimo riziką.

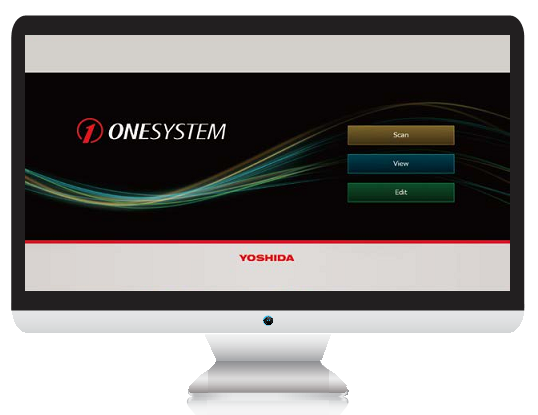

Originali gamintojo programinė įranga ONESYSTEM
Intuityvi ir paprasta naudoti programinė įranga.

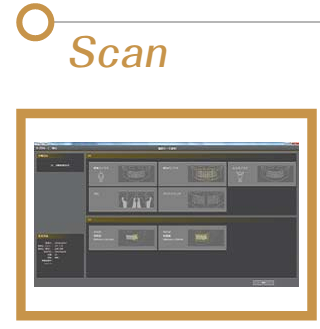

SCAN
Skanavimo langas su greitai ir intuityviai pasirenkamomis funkcijomis.

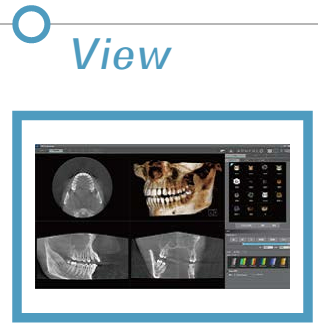

VIEW
Peržiūros langas įvairių nuotraukų tipų peržiūrai ir apdorojimui.

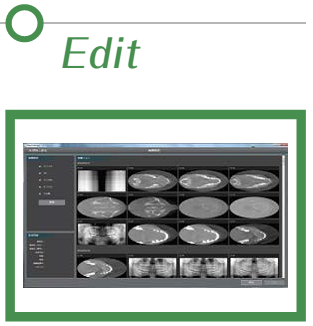

EDIT
Paprastas nuotraukų rūšiavimas ir tvarkymas.

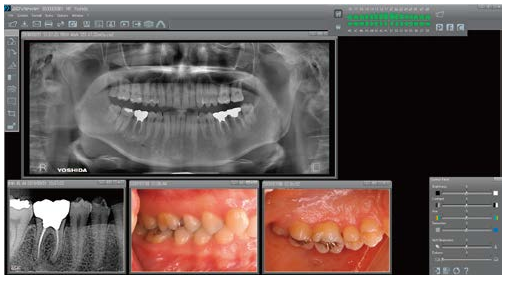

2D VIEWER
Peržiūros langas, skirtas 2D panoraminių nuotraukų, importuotų intraoralinių ar nuotraukų, darytų su kamera, peržiūrai viename ekrane. Paprasta padidinti ar palyginti reikalingas nuotraukas.

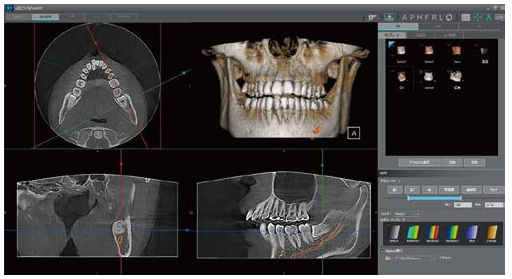

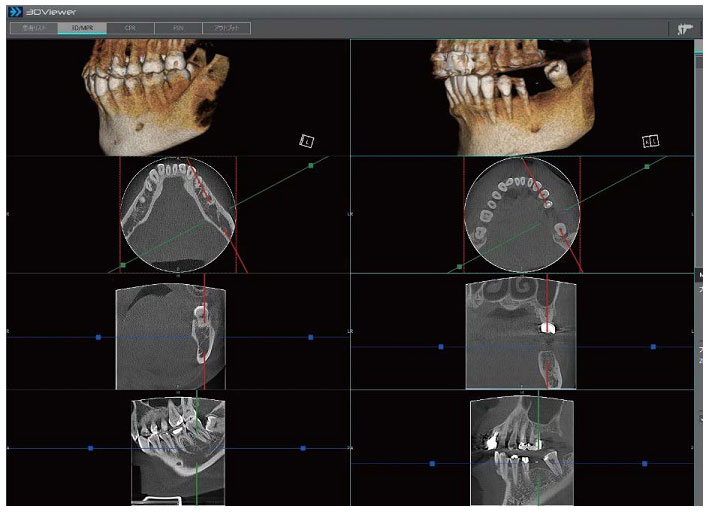

3D VIEWER
Paprasta peržiūrėti 3D nuotraukas įvairiais kampais ir gauti reikalingą informaciją tiksliai diagnostikai.

„Fusion Image Stitching“ funkcija nuotraukų sujungimui
Ši funkcija leidžia sujungti dvi ar daugiau nuotraukų į vieną kompozitinę nuotrauką ir gauti didesnį vaizdavimo lauką – tiek horizontalų, tiek vertikalų. Pakartotinė ekspozicija nėra būtina – iš seniau darytų nuotraukų galima sukomponuoti ypač platų vaizdavimo lauką pvz. visą žandikaulį su sinuso ertmėmis.

Keleto nuotraukų peržiūra viename ekrane
Greitas kelių nuotraukų palygimas viename ekrane. Puikiai tinka nuotraukų prieš ir po operacijos palyginimui bei gydymo proceso pavaizdavimui.

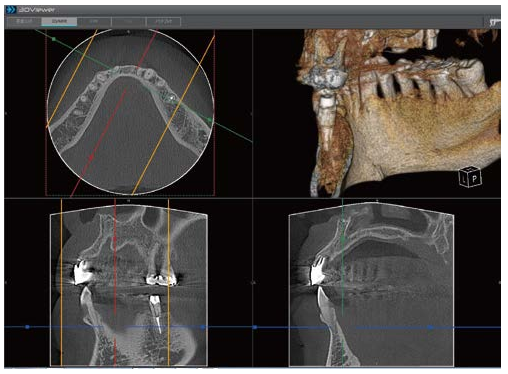

3D nuotraukų pjaustymas
3D tūrines nuotraukas galima perpjauti taip, kad būtų galima peržiūrėti vaizdą nupjautoje plokštumoje. Tai naudinga daugeliu atvejų, pvz. nustatant pažeistos vietos buko-lingvalinę formą arba tiriant danties ašies skerspjūvį.

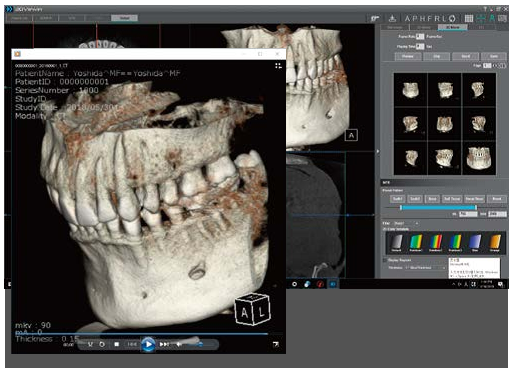

3D Animacija
Lengvas 3D animacijos sugeneravimas iš turimų nuotraukų tolesnei prezentacijai pacientams ar kitiems gydytojams.

STL eksportas
3D duomenis galima konvertuoti į STL failą ir eksportuoti juos dentalinių modelių spausdinimui 3D spausdintuvais.

Modelis: X-ERA MF
Gamintojas: YOSHIDA DENTAL, Japonija

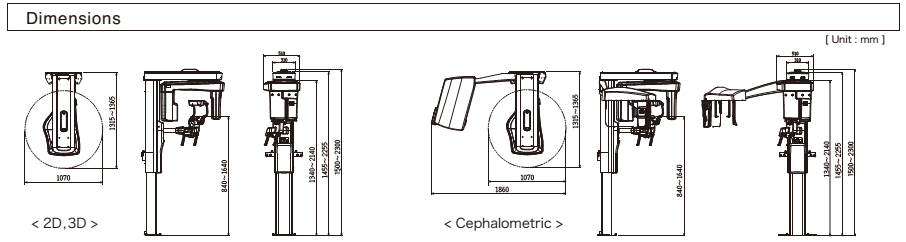

Matmenys

2D

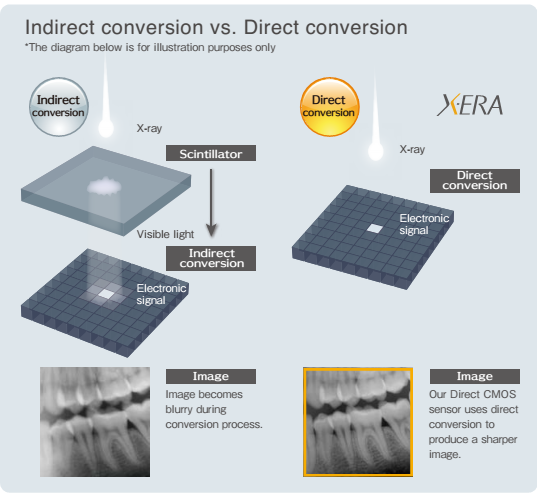

Daviklis: tiesioginis CMOS daviklis
Pilkos spalvos skalė: 16 bitų su 65.536 pilkų atspalvių sluoksniais
Pikselis: 100 µ izotropinis (t.y apvaliai simetriškas) pikselis

• Panoraminė projekcija – 1.510 x 3.341 pikselių
• Cefalometrinė/riešo projekcija – 2.097 x 2.266 pikselių
• Šoninė cefalometrinė projekcija – 2.605 x 2.266 pikselių

Ekspozicijos laikas:

• Panoraminė projekcija – 7, 12 s
• Smilkininio žandikaulio sąnario projekcija – 3.4 s x2
• Vaikiška panoraminė projekcija – 5.9, 10.1 s
• Cefalometrinė/riešo projekcija – 8, 12 s

Vaizdo didinimas:

• Panoraminė / Smilkininio žandikaulio sąnario projekcija – 1.3 – 1.4
• Cefalometrinė/riešo projekcija – 1.1

3D

Daviklis: CMOS daviklis
Vaizdavimo laukas ir vokselio dydis:
Ø 44 mm x 64 mm (61 mm) - 90 µ;
Ø 80 mm x 79 mm (72 mm) - 150 µ;
Ø 110 mm x 79 mm (69 mm) - 180 µ;
Ø 156 mm x 79 mm (65 mm) - 230 µ;

Ekspozicijos laikas:

• Standartinė projekcija – 12 s (toks pats visiems tyrimo laukams)
• Aukštos raiškos projekcija – 16 – 20 s (skiriasi priklausomai nuo pasirinkto tyrimo lauko)

Maitinimas: 230 V – 50 Hz
Vamzdžio įtampa: 70-90 kV
Vamzdžio srovė: 2-4 mA
Židinio taškas: 0.2 mm
Bendras filtravimas: 2.5 mmAl ekvivalentas
Apšvitos dozė: 0.88 mGy/h ar mažiau
